Задача
Устранить прорыв трубопровода на территории промышленного предприятия.
Заказчик обратился с проблемой прорыва водопроводной трубы диаметром 159 мм. После уточнения деталей, мы предложили два варианта устранения проблемы:
- сделать прокол в грунте и проложить новую трубу параллельно старой;
- затянуть трубу меньшего диаметра (110 мм.) в существующую трубу.
Заказчик решил остановиться на втором варианте, потому что хотел сохранить колодцы, гидранты и задвижки на прежних местах. К тому же, на реализацию этого варианта требуется меньше времени.

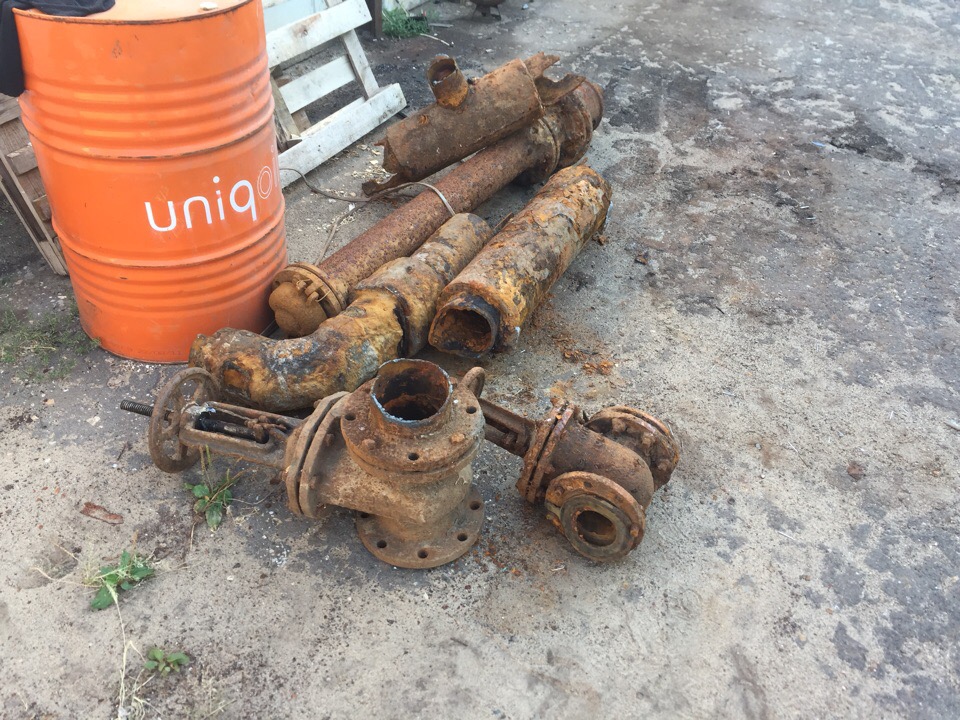

Старые износившиеся детали водопровода
На подготовительном этапе заказчик своими силами демонтировал старые задвижки и произвёл монтаж колодца.
Прокладка трубы внутри другой трубы
Перед протяжкой новой трубы, мы решили исследовать старую. Не зря.
В ходе телеинспеции существующего трубопровода, в трёх метрах от колодца, обнаружился ввареный в трубу болт, который помешал бы протяжке трубы. Перед стартом протяжки требовалось убрать этот болт из трубы. Для этого мы вызвали лебёдку на базе ЗИЛ-131.

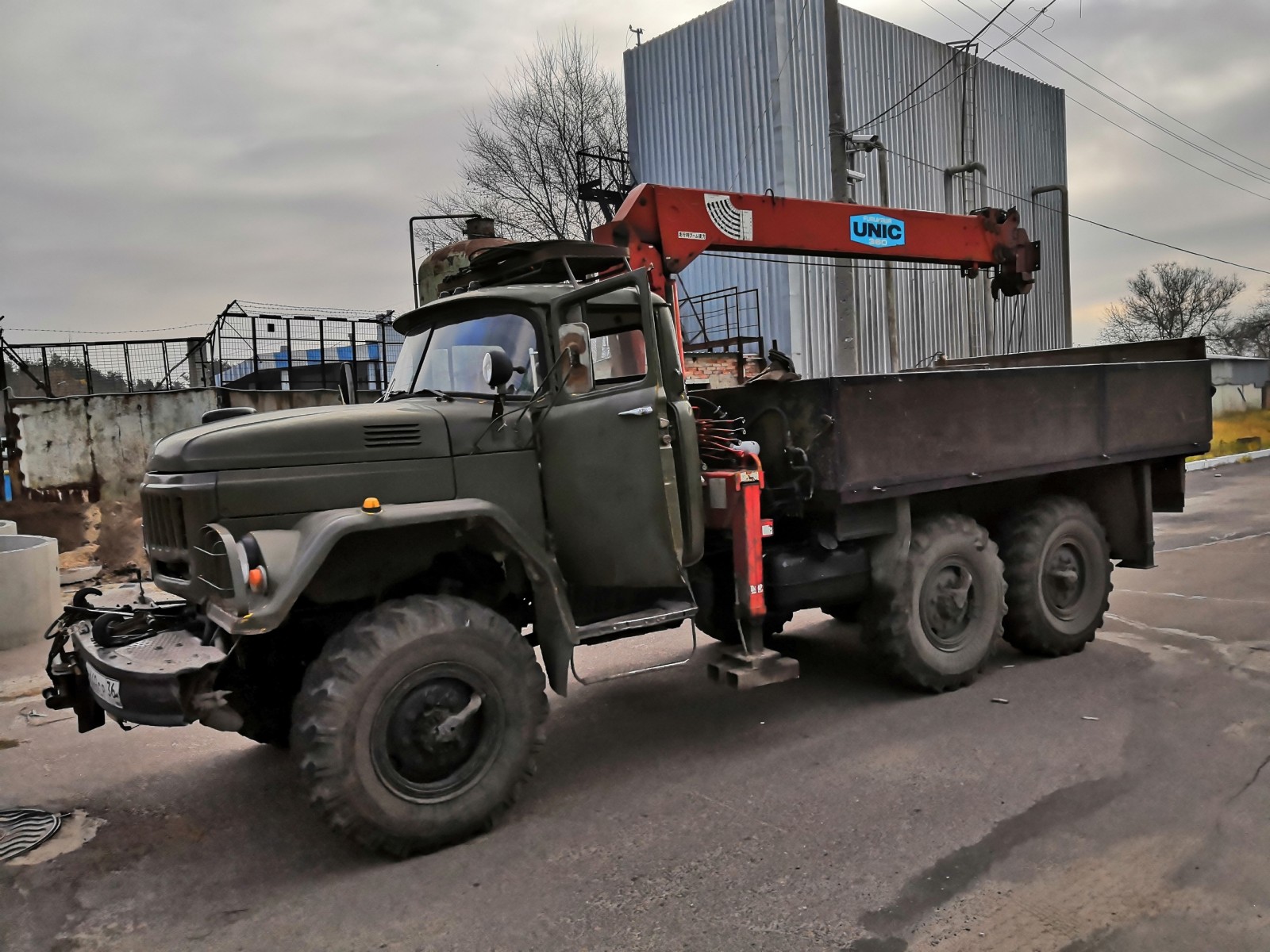

ЗИЛ-131 с лебёдкой
Лебёдка с тягой 10 тонн справилась с задачей только со второй попытки. Крепкий оказался болт.
После того, как препятствие было устранено, мы занялись затяжкой новой трубы 110 мм ПЭ sdr 17 внутрь старой (диаметром 159 мм). Суммарно было заменено 80 метров старой водопроводной трубы на новую.
После замены трубы, мы сделали два ввода в цех (диаметром 63 мм.), установили гидрант, 4 задвижки, переходную муфту ПФРК. Соединения варили специализированным сварочным аппаратом Friamat.
От старта работ до сдачи объекта в эксплуатацию прошло 4 дня. Клиент доволен.
p. s. А что было бы, если бы торчащий болт остался на месте?
Ничего хорошего: просто во время протяжки новой трубы, этот болт распорол бы её, и пришлось бы начинать работу заново (с потерями времени и денег).
